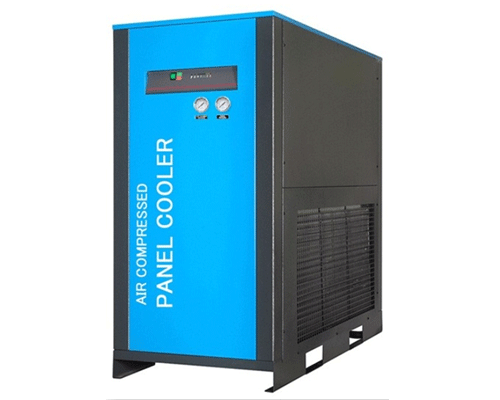

◎ 판넬 쿨러(Panel Cooler) APC Series
모든 전기판넬 및 제어반에는 내부 전기 부품등에 의해 열이 발생한다. 이 떄 이 열원이 과도하게 유지되면 전기부품이 오작동 할 뿐 아니라 부품의 수명 또한 단축된다. 이로인해 전기판넬 및 제어반애의 온도를 최적으로 유지함으로서 전기부품 오작동 및 수명을 연장해주어 궁극적으로 생산성 향상에 기여한다.
본 APC 시리즈 압축공기용 판넬쿨러는 압축공기를 이용하여 전기판넬 및 제어반 내부 온도를 최적의 온도 상태로 유지해주며 특히 소형판넬 및 Air Condition용 판넬쿨러 적용 불가한 판넬에 적합하며 판넬 쿨러 1대로 여러대의 판넬을 제어가능한 다용도 판넬 쿨러이다.
제품특징
ㆍ압축공기 판넬콜러 1대로 여러대의 판넬(제어반)제어가능 ㆍ제어반 내부 온도 선택 가능 ( 10°C,17°C,25°C) ㆍ판넬 내부 건조도 유지 및 이물질 차단 효과 ㆍOutput 4 - 20mA Signal ㆍDCB BOARD (PCB + 온도센서) ㆍOption Systme Control Monitor (SCM 1,2)
작동원리
고온의 입구 압축공기가 고효율의 스테인레스 스틸 판형 열교환기에 들어오면 냉통시스템에 의해 냉매와 열교환하면서 압축공기는 냉각되고 응축된 수분은 세퍼레이트를 통해 분리 드레인된다. 냉각된 압축공기는 현장조건에 적합한 온도를 유지하기 위해 솔레노이드 밸브 1, 2 및 열교환기 리히터를 통해 원하는 온도만큼 출구로 나오게 된다. 이 때 모든 냉동시스템은 자동으로 운전되며, 운전자가 원하는 온도 ( 10°C,17°C,25°C)는 선택적으로 입력이 가능하다.
모델별 사양
| 모델 |
입구온도 (°C) |
주위온도 (°C) |
처리유량
(N㎥/min) |
전원사양
(V/Ph/Hz) |
접속구경
(PT) |
외형치수(mm) |
| H |
W |
D |
| APC100 |
5 ~ 50 |
5 ~ 38 |
1.5 |
220/1/60 |
3/4"(20A) |
601 |
363 |
861 |
| APC350 |
6 |
220/1/60 |
1"(25A) |
811 |
493 |
1151 |
| APC800 |
15 |
380~440/3/660 |
2"(50A) |
1470 |
750 |
1400 |
출구온도 보정표
| 출구온도 (°C) |
10 |
17 |
25 |
| 보정계수 |
1 |
1.3 |
1.87 |
주위온도 보정표
| 주위온도 (°C) |
32 |
38 |
40 |
45 |
50 |
| 보정계수 |
1.15 |
1 |
0.9 |
0.8 |
0.65 |
