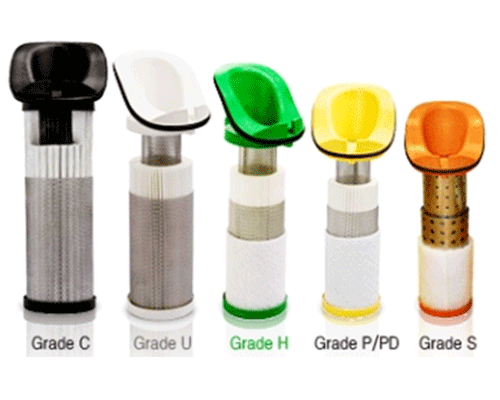

◎ NGF Air Filter Element
NGF 시리즈 필터 성능
| 엘리먼트 Grade |
S |
P/PD |
H |
U |
C |
잔류입자크기
(ISO 12500-3) |
3.0㎛ |
1.0㎛ |
0.01㎛ |
0.01㎛ |
0.01㎛ |
|
고형 입자 제거 효율
(ISO 12500-3) |
|
99.999+% |
99.999+% |
99.9999+% |
99.999+% |
|
유분 제거 효율
(ISO 12500-1) |
50% |
80% |
99.9+% |
99.99+% |
- |
|
잔류 유분
(ISO 12500-1) |
5.0mg/㎥ |
2.0mg/㎥ |
<0.01mg/㎥ |
<0.001mg/㎥ |
<0.004mg/㎥
(as a vapor) |
|
* ISO 12500
ㆍ압축공기용 필터 테스트 및 측정 방법을 규정하는 국제 표준으로 필터로 유입되는 유분, 유증기, 고형 입자에 대한 테스트를 규정합니다. 1) ISO 12500-1 : Oil (유분 제거 성능 테스트) 2) ISO 12500-2 : Oil Vapor ( 유증기 제거 성능 테스트) 3) ISO 12500-3 : Particle ( 고형 입자 제거 성능 테스트)
| 엘리먼트 Grade |
ISO Quality Class
고형 입자 |
ISO Quality Class
유분 |
|
|
S |
3 |
5 |
|
P / PD |
2 |
4 |
|
H |
1 |
1 |
|
U |
1 |
1 |
|
C |
1 |
1(as a vapor) |
* ISO 8573.1 : 2009
압축공기 중 오염 허용치 기준을 정의하여 압축공기에 대한 품질을 규정하는 국제 표준입니다. 고형 입자, 수분, 유분 오염의 세 가지 형태를 고려하여 가장 높은 등급 class 0부터 가장 낮은 등급 class 9까지로 구분합니다.
NGF 시리즈 차압 성능
* 차압이 0.3bar를 초과하는 경우 엘리먼트를 교체해야 하며, 엘리먼트는 정기적인 교체 시기인 1년이 되는 경우와 차압계가 빨간색에 위치할 경우 두 가지 중 먼저 도래하는 것에 우선하여 교체함.
* 단, C Grade의 경우, 정격조건에서 1000 시간, 필터 하단부에서 냄새가 검출되는 경우 엘리먼트 수명이 완료된 것임.
| 모델 |
처리유량
(N㎥/min) |
외형치수(mm) |
중량
(kg) |
접속구경
PT |
| A |
B |
C |
D |
| S/P/H/U/C70, P70D |
1.98 |
114 |
260 |
226 |
102 |
0.9 |
1/2" |
| S/P/H/U/C150, P150D |
4.25 |
132 |
271 |
229 |
127 |
1.4 |
3/4" |
| S/P/H/U/C200, P200D |
5.66 |
132 |
335 |
293 |
127 |
1.6 |
1" |
| S/P/H/U/C300, P300D |
8.49 |
200 |
346 |
285 |
178 |
3.8 |
1 1/2" |
| S/P/H/U/C500, P500D |
14.14 |
200 |
575 |
514 |
178 |
5.3 |
2" |
| S/P/H/U/C800, P800D |
22.65 |
231 |
852 |
767 |
204 |
8.5 |
3" |
| S/P/H/U/1100, P1100D |
31.15 |
231 |
1034 |
950 |
204 |
12.6 |
3" |
| S/P/H/U/C1600, P1600D |
45.3 |
231 |
1302 |
1218 |
204 |
18.7 |
3" |
☞ 처리유량은 7barg 기준이며, 사용압력은 최대 16barg/최저 1.4 barg, 사용온도는 최고 65°C / 최저 2°C 임.
☞ P70D ~ P1600D 모델은 에어 입출구 방향이 타 모델과 반대임.
