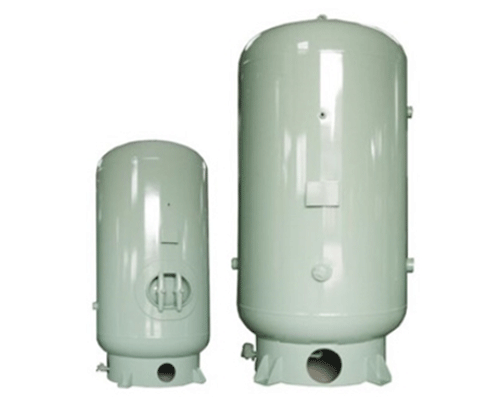

◎ 에어 탱크(Air Tank)

수직형 저압 (1.5 ~ 2)

본 용기는 Compressor에서 압축된 공기 및 N2 가스를 저장하고 이를 후단에 공급하는 설비입니다.

설계압력 : 0.98 Mpa 이하, 설계온도 100°C로 설계제작

재 질 : SS400으로 제작된 VERTICAL TYPE 용기

설계 상세 사양

No.	Model	용량 (㎡)	설계		운전		규격			IN OUT Size	중량 (kg)
No.	Model	용량 (㎡)	압력(kg/c㎡)	온도(°C)	압력(kg/c㎡)	온도(°C)	내경	동체길이	총높이	IN OUT Size	중량 (kg)
1	YJAT-0020	0.2	10	60	9	AMB	498	800	1200	25A	122
2	YJAT-0030	0.3	10	60	9	AMB	546.8	1056	1480	25A	160
3	YJAT-0040	0.4	10	60	9	AMB	597.6	1254	1710	25A	200
4	YJAT-0050	0.5	10	60	9	AMB	648.4	1270	1738	25A	230
5	YJAT-0060	0.6	10	60	9	AMB	699	1269	170	25A	280
6	YJAT-0080	0.8	10	60	9	AMB	800	1269	1818	40A	359
7	YJAT-0100	1	10	60	9	AMB	898	1264	1850	40A	400

⇒ 표기된 IN OUT SIZE 변경시 단가의 변동이 있으므로 문의 바랍니다.

⇒ 샌딩 후 에폭시 또는 페인트 요구시 단가협의요망.

⇒ 비파계 검사, 고압용기는 별도문의.

수직형 저압 (1.5 ~ 2)

설계 상세 사양

No.	Model	용량 (㎡)	설계		운전		규격			IN OUT Size	중량 (kg)
No.	Model	용량 (㎡)	압력(kg/c㎡)	온도(°C)	압력(kg/c㎡)	온도(°C)	내경	동체길이	총높이	IN OUT Size	중량 (kg)
1	YJAT-0150	1.5	10	60	9	AMB	992	1574	2270	50A	604
2	YJAT-0200	2	10	60	9	AMB	1130	1584	2336	50A	820
3	YJAT-0250	2.5	10	60	9	AMB	1255	1584	2400	50A	914
4	YJAT-0300	3	10	60	9	AMB	1260	1900	2712	80F	1140
5	YJAT-0400	4	10	60	9	AMB	1460	1900	2820	80F	1448
6	YJAT-0500	5	10	60	9	AMB	1460	2500	3377	80F	1800

⇒ 표기된 IN OUT SIZE 변경시 단가의 변동이 있으므로 문의 바랍니다.

⇒ 샌딩 후 에폭시 또는 페인트 요구시 단가협의요망.

⇒ 비파계 검사, 고압용기는 별도문의.
