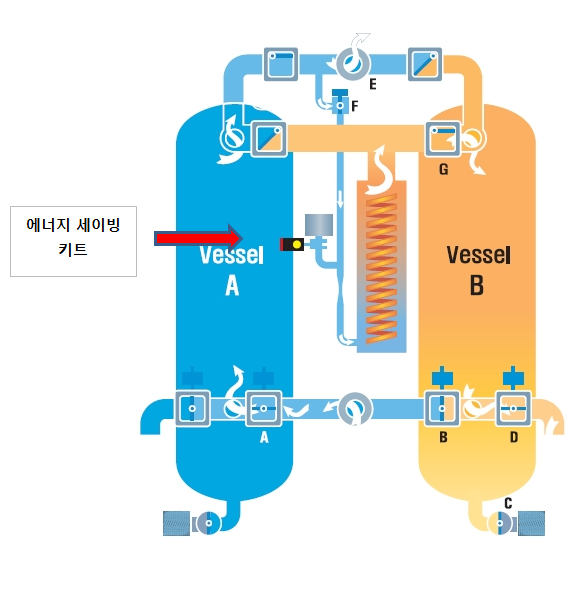

◎ 에너지 세이빙 시스템
ㆍDew Point Meter & Demand Control : 노점지시계 및 노점제어시스템 : 출구공기의 건조 정도를 연속적으로 감지, 그 부하에 따라 제습 싸이클 연장 : 히터와 블로워의 전력 소비를 관리하여 전체 에너지 비용 절감 : 세계적으로 소비자에게 인정받는 하이 퀄리티 노점지시계 적용

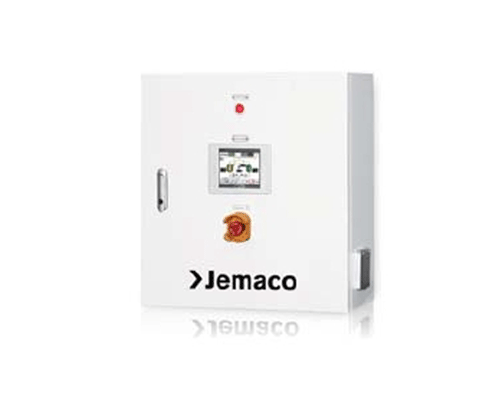

J-CON S Controller
최상의 사양과 기능 제공으로 최적의 운전 조건 유지,
편리한 에어 드라이어 사용의 길라잡이철저한 사용자 중심 인터페이스 (Human Machine Interface) : 6" 풀 컬러 터치 스크린 적용, 손가락 터치로 간단히 기능 선택∙ 터치 스크린 크기 선택 가능∙ 6" 표준사양, 8.4" ~ 15" 선택가능 : 컴퓨터 사용 없이 제품 설치 현장에서 드라이어 세팅 값 직접 입력, 수정 가능
총 11개의 스크린으로 상세하고 이해도 높은 정보 제공 : Start, Main∙ 다양한 언어 모드 제공- 한국어 및 영어 기본 탑재- 일본어, 중국어 추가 탑재 가능 (선택사양)∙ 온도 선택 기능 - 섭씨 (°C) , 화씨 (°F)∙ 압력단위 선택 기능(선택사양) - bar, psi, kg/c㎡
: P & ID, Input & Output Status∙ 전반적인 운전 조건 및 각 공정 별 현재 상태 한 눈에 표시- Cycle Process & Time, Total Running time, Drying Time- Vessel 운전 모드 및 압력, 내부온도, 밸브 개폐 여부- Input 및 Output Status : Temperature∙ Vessel 현재 온도 별도 표시
: Set-up 1,2,3∙ Cycle Select- Cycle Mode(Fixed/Saving). Test Mode(Normal/Fast), Pressure Switch Bypass(On/Off)∙ Maintenance Due- Valve, Desiccant, Filter 각각의 설정, 사용시간, Reset∙ Time & Temperature Setting
: Alarm History∙ 알람 발생일시, 알람 내용, 복구일시 표시∙ 개별삭제, 전체삭제 기능
: Temperature Trend∙ 좌우 Vessel 온도 실시간 변화 추이∙ 히터 입출구 온도 실시간 변화 추이
: Air Flow∙ 에어의 이동과 운전상태 변화, Vessel Change까지로의 경로 표시 : Power Consumption Monitoring(선택사양)
고성능 PLC의 새로운 대명사 : Vessel Black-up 기능 : Step Back-up 기능 : 드라이어 정지 시 Step End 후 정지 기능 : 다양한 알람 기능으로 사용자의 편의 도모, 제품 관리 용이
∙ 총 26가지 종류의 알람 제공 - Heater Over temp. 1, Heater Over Temp. 2- Heater Low temp.- Heating Time Too Long, Cooling Time Too Long- Left/Right Vessel Low Press- Left/Right Vessel Regen. High Pressure- Left/Right Vessel Depressure- Left/Right Vessel Repressure- Dew Point High alarm(선택사양)- All Thermocouple Open- Emergency Stop- Heater MC Fault 1, MC Fault 2- DCS Run signal Fault(선택사양)- Local Run Signal Fault- Valve Maintenance, Filter Maintenance, Desiccant Maintenance∙ 알람 히스토리 제공- 공정 중 이상 발생 추이 분석 및 문제 해결 용이 : 중요 아이템의 오작동 감지 기능 - TC & MC : 다양한 Dry-Contact 및 Signal 제공 (일부 선택 사양) ∙ 알람, 운전/정지. 원격제어/로컬제어, 4~20 mA : DCS & Dryer 간 Communication 기능 (선택사양) ∙ MODBUS 485 & ETHERNET ∙ 드라이어의 모든 상태 DCS 전송 가능- 타사 대비 최고, Writing : 75, Reading : 3- In/Out. Status, Temperature, Count, Alarm, ETC
- DCS Room에서 드라이어 콘트롤 가능, 운전/정지, 알람 재설정 |
|
| |
|
|
|
|
| |
|
| |
|
|
