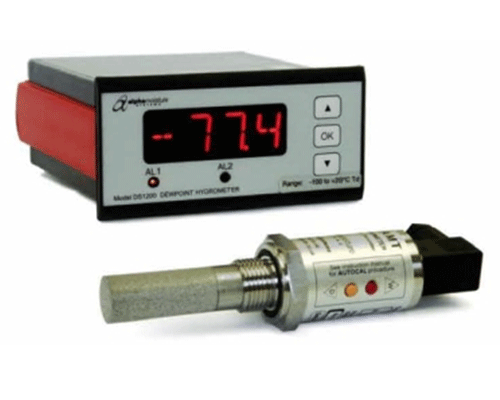

◎ 노점계 DS1200- AMT
규 격 : °C, ppm(v), PPb(V), g/㎥
공정 가스나 건조 압축 공기에 함유된 수분량을 연속적으로 온라인 측정할 수 있도록 사용자 친화적인 솔루션입니다. 고급 디지털 기술을 통해 강력한 기능과 단순한 인터페이스를 제공합니다.
제품 특장점
ㆍ사용자 친화적 및 고급 기능성 ㆍ표시단위를 ℃ Dewpoint,℉ Dewpoint,pp(v),ppb(v), g/m3 또는 Ibs/MMSCF로 선택가능 ㆍ작동전원은 22V - 253V AC 또는 DC ㆍ선형 4-20mA 재전송 신호Signal ㆍ2개의 독립된, 완전히 사용자가 설정할 수 있는 알람 릴레이 ㆍ자동교정(AUTOCAL)" 기능 ㆍ신속한 응답속도 ㆍ장기간 안정성 ㆍIP66 / NEMA4 방수 보호 ㆍ국내 및 국제규격에 따른 교정
상세 사양
ㆍDS1200 디스플레이 제원 ㆍ외함: 1/8DIN 판넬 벽체 설치형용 ABS 케이스 ㆍ디스플레이: 4자리, 14 세그먼트 LED. 적색 문자표시. 크기 13.8mm. ㆍ출고시 표시 단위를 ℃, ℉, ppm(v), ppb(v), g/m3 또는 lbs/MMSCF로 설정 ㆍ공급 전압: 범용 22Vac - 253Vac 50/60Hz 및 20Vdc- 300Vdc 150mA - 15mA ㆍ소비 전력: 최대 3.5W ㆍ출력 신호: 선형 4 - 20mA, 완전 차단. 최대 부하 800Ω/ 16VdcC ㆍ절연강도: 전압 시험/작동 - 2.3kVac /250Vac ㆍ알람 릴레이: 2개의 독립된 사용자가 완전히 설정할 수 있는 스위치 접점. ㆍ정격 2A @ 250Vac /1A@ 24Vdc. ㆍ호출 표시부: 알람 1 및 알람 2, 전면 패널에 각 알람의 상태표시용 LED. ㆍ전자기환경 적합성(EMC): ㆍ방출 및 내성: EN 61326 적합 ㆍLVD73/23/EEC: EN 61010-1 적합 ㆍUL, 안전규격: UL508 인증 ㆍ방수 등급: 전면 패널에만 해당- IP65(NEMA 4X). ㆍ무게: 230 grams ㆍ센서 및 일반 제원 ㆍ감지 소자: 초 고-캐피시던스(Ultra Hi-Capacitance) 산화알루미늄 타입 ㆍ측정 범위 → SD: -100℃~ +20℃(-148℉ ~ +68℉) dewpoint → LD: -120℃~ +20℃(-184℉ ~ +68℉) dewpoint → HD: -65℃~ +20℃(-85℉ ~ +68℉) dewpoint → 0.1 ℃/ ℉ resolution → SP: 1 ~ 1000 ppm(v) 1ppm resolution → MP: 0.1 ~ 100.0 ppm(v) 0.1ppm resolution → LP: 0.01 ~ 10.00 ppm(v) 0.01ppm resolution → PB: 1 ~ 1000 ppb(v) 1ppb resolution → HG: 0.01 ~ 10.00 g/m3 0.01g/m3 resolution → LG: 0.001 ~ 1.000 g/m3 0.001g/m3 resolution → LLB: 0.1 ~ 10.0 lbs/MMSCF 0.1 lbs/MMSCF resolution → SLB: 0.1 ~ 25.0 lbs/MMSCF 0.1 lbs/MMSCF resolution → LLB: 0.1 ~ 50.0 lbs/MMSCF 0.1 lbs/MMSCF resolution 주: ppm, ppb, g/m3 및 lbs/MMSCF 단위의 측정 범위는 일정 온도 및 압력 상태일 때 해당됩니다. 모델 DS1200 /AMT 노점계를 다른 일정 압력에서 작동할 경우 상응하는 측정 범위로 구성할 수 있습니다. 이 사항은 반드시 제품 주문시 요청해야 합니다. ㆍ자동교정(AUTOCAL): 현장 교정 / 스팬 체크 기능. 트랜스미터 바디에 있는 두 개의 버튼 스위치로 작동. 비인가 작동을 방지하기 위하여 정상적인 사용 상태에서는 잠겨져 있음 ㆍ트랜스미터 외함 재질: 사이즈 C의 316 스테인리스스틸 바디, DIN EN 175301 커넥터 ㆍ센서 보호: 316 소결 스테인리스스틸 필터 - 50 micron ㆍ작동 압력: 1kPa(0.01 barA)부터 최대 35,000kPa(350 barA) ㆍ샘플가스 유량: 정해진 유량은 없지만 분당 2 ~ 5 리터가 적정. 최대 25 litres/min ㆍ방수 등급: IP66 / NEMA4X(커넥터를 트랜스미터에 연결시) ㆍ기구 연결부: Viton “O” 링 씰 일체형 3/4” UNF(16tpi) ㆍ무게: 트랜스미터와 커넥터-175grams ㆍ케이블: 2m 길이의 2심 규격 케이블 제공(공칭 직경 3.4mm, 20℃에서 92ohms/km) ㆍ온도 계수: 작동온도 범위 내에서 온도 보상 ㆍ반복성: ±0.3℃ dewpoint 보다 우수 ㆍ출고시 교정인증: NPL / NIST에서 발행하는 교정인증서 제공 ㆍ정확도: ±2℃ dewpoint(측정범위 -90℃ ~ +20℃에 대해서 NPL / NIST에서 인증) ㆍ작동 온도: -20℃ ~ +60℃ ㆍ보관 온도: -20℃ ~ -70℃ ㆍ작동 습도(외부): 최대 95% RH Non-condensing ㆍ작동 준비시간: 10초 ㆍ기구부 보증 기간: 제품 고장 및 불량 부품에 대해 24개월. ㆍ교정 보증기간: 12개월(센서가 부식되었거나 사용자 과실에 따른 손상은 제외)
