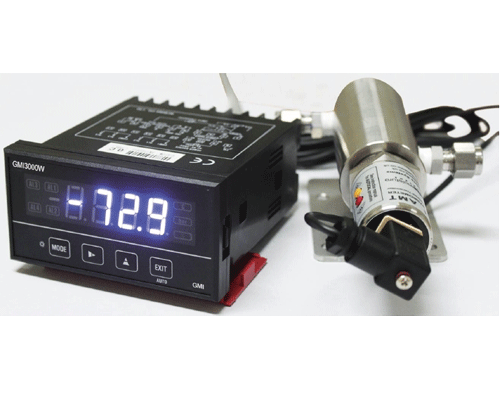

◎ 노점계 GMI3000- AMT
규 격 : °C, ppm(v), PPb(V), g/㎥
GMI3000 AMT 1채널 온라인 노점계는 공정상의 가스나 건조 압축 공기에 있는 극미량의 수분량을 측정할 수 있도록 만들어진 초정밀 노점계다. GMI3000 지시계는 1/8 DIN 규격의 판넬 마운팅 타입이며, 여기에 높은 측정 정밀도를 유지하는 센서인 AMT 을 연결해서 사용한다. 모델 GMI3000-AMT 노점계는 다양한 측정 범위 중에서 한가지로 설정 되어 제공 되며 장기간 문제없이 안정적으로 아주 민감하게 작동한다. 감도, 재현성, 응답시간 등이 뛰어 나다.
각 센서 속에 내장된 집적회로는 교정 값을 그 자체 메모리에 저장하며, 그래서 센서를 분석기에 관계없이 현장에서 교환 할 수가 있다. 센서는 전체 측정 범위 내에서 편차가 ±2°C D/P 이내가 되게 교정 되며 국제 수분 표준 규격에 따르는 교정 성적서가 제공된다. 모델 GMI3000-AMT에는 또한 “AUTOCAL” 기능이 있어 현장에서 특별한 장비의 추가 없이도 교정을 할 수 있는 특징이 있다. 우발적인 또는 허가되지 않은 사람의 오작동을 방지하기 위한 간단한 키 패드 잠금 기능이 있다. 분석기와 센서 사이의 거리는 1000m 까지도 가능하며 한 쌍의 트위스트 케이블로 연결하여 사용 할 수가 있다. Model GMI3000-AMT Dew point Hygrometer 는 사용자의 사양에 맞춰 설정이 되서 제공 되며 기본적으로 센서 케이블 2 m, 사용자 매뉴얼 등이 함께 제공된다. 필요 시에는 보다 안정적인 측정을 위한 샘플 시스템도 공급할 수가 있다
제품 특장점
ㆍ광범위한 측정 범위: -120 ℃ to +20 ℃ Dew point.
ㆍ센서에 맞는 측정 단위 선택: °C Dew point & °F Dew point, ppm(v), ppb(v),g/m3 or lbs/MMSCF
ㆍ전원: AC 85 ~265,45~65Hz
ㆍ아날로그 신호출력: Linear 4-20mA output Signal
ㆍ알람 경보 신호 출력: 릴레이 신호출력 2개
ㆍ자동 교정기능 내장: 센서에 “AUTOCAL” 교정기능 있음.
ㆍ빠른 응답시간과 장기간의 안정성, 온도 보상
ㆍ지시계 전면 IP65 / NEMA4 Weatherproof Protection
ㆍ센서용 전원 24vdc 지시계에서 공급
ㆍ센서의 크기가 작다
ㆍ선택사양: RS485 또는 ModBus 인터페이스 통신
상세 사양
ㆍ외 함 : 1/8 DIN panel mounting ABS case
ㆍ화 면 : 4 digit, LED indicator
ㆍ공장 설정 표시단위 : ℃, ℉, ppm(v), ppb(v), g/m3 or lbs/MMSCF 중 한 개
ㆍ전 원 : 110/230 Vac 50/60Hz, 4VA
ㆍ출력 신호 : Linear 4 to 20mA, Maximum load 600Ω
ㆍ센서 전원 제공 : DC 24 V, 30mA
ㆍ알람 릴레이 : 프로그램 가능한 2 개의 ,Normal open. 7A @240VAC/ 7A @30VDC
ㆍ경보 알림 표시 : 전면부에 AL1 & AL2 LED 로 표시
ㆍ무 게 : 500 grams
ㆍ분해능 : 16 bit A/D CONVERTER
ㆍ크 기 : 96(W) * 48(H) * 112(D) mm
ㆍ판넬 컷팅 크기 : 92(W)*45(H) mm
센서사양 & 일반사양
ㆍ센서 모델 : AMT
센서 모델 : AMT
측정 원리 : Ultra High Capacitance - Aluminium Oxide Type
정확도 : ± 2°C dewpoint (NPL / NIST traceable for range -90°C to +20°C)
AUTOCAL: 현장교정 / Span 점검 장치 . 2개의 버튼스위치로 조작.
트랜스미터 외함 재질 : 316 Stainless steel body with size C, DIN EN 175301 connector.
센서 보호 : 316 Sintered stainless steel filter - 50 micron
작동 압력 : From 1kPa (0.01 barA) to Maximum 35,000kPa ( 350 barA)
샘플유량 : 분당 2 to 5 standard litres. Max: 25 litres/min
방수등급 : IP66 / NEMA4X when Connector mated to Transmitter.
무 게 : Transmitter and connector - 175grams
케이블 : 2 m 2 core 케이블 표준 제공 , 공칭직경 3.4mm, 92ohms/km at 20ºC
온도계수 : Transmitter temperature compensated for operating range.
재현성 : Better than ±0.3ºC dewpoint
공장 교정: Supplied with Certificate of Calibration traceable to NPL / NIST
작동 온도 : -20°C to +60°C 보관온도 : -20°C to +70°C
기계적인 부분 보증 기간 : 24 months ,사용자 과실에 의한 물리적인 파손은 제외
교정 및 센서에 대한 보증기간 : 12 months (부식성가스나 사용자 과실에 따른 손상은 제외)
셈플가스 연결구 : Inlet & outlet both 1/8” NPTF
파이프 피팅 : 2 x Swagelok? male pipe fittings.( 1/4”, 1/8” or 6mm OD – inlet / outlet fitting size )
제조사 : ALPHA MOISTURE SYSTEMS (영국)
측정범위 :
→ SDC: -100°C to +20°C dewpoint
→ LDC: -120°C to +20°C dewpoint
→ HDC: -65°C to +20°C dewpoint
→ SPX: 1 to 1000 ppm(v) 1ppm resolution
→ MPX: 0.1 to 100.0 ppm(v) 0.1ppm resolution
→ LPX: 0.01 to 10.00 ppm(v) 0.01ppm resolution
→ PBX: 1 to 1000 ppb(v) 1ppb resolution
주의 : ppm, ppb, g/m3 & lbs/MMSCF 측정범위는 대기압 하에서의 값이다.
