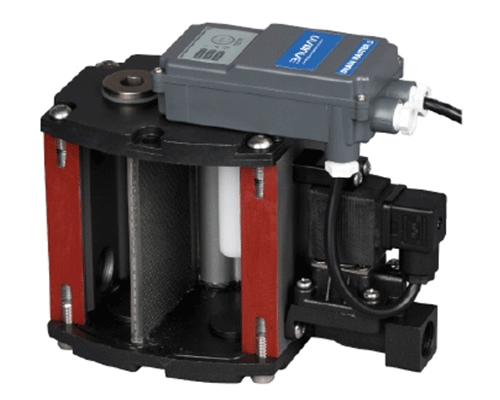

◎ 전자식 드레인 밸브 BT-S Series

ARTIFIACL INTELLIGENCE BALL V/V TYPE

작동원리

<그림 1>
인입 라인 ① 을 통하여 흘러 들어온 응축수는 하우징
② 에 저장되며, 파이롯 컨트롤라인
③ 을 통해 다이아프램
⑤ 상부 공간이 동압을 이루게 된다.
다이아프램 SEAT 상부가 동압이 되면 스프링압력에 의해
다이아프램이 닫히게 되고 압축공기가 빠져나가는 것을 방지하게 된다.

<그림 2>
하우징 ② 가 만수되면 센서 ⑥ 의 상사점에 감지되고 솔레노이드 밸브가 동작이 시작되어 파이로트 공급 라인을 막게 되고,
다이아프램 상부에 있던 압축공기가 VENTING 되어 대기압 상태가 된다.
그러면 밸브의 다이아프램 ⑦ 은 유입라인의 압력에 의해 들어 올림으로써 응축수는 배출라인 ⑧ 을 통해 밖으로 배출된다.

BAUMAN TRAP BT-S 시리즈의 장점

ㆍ정전 용량 센서

압축공정상의 어떠한 응축수라도 정확히 감지, 배출된다.

ㆍ압축공기의 손실이 전혀 없다.

두개의 센서(상사점, 하사점)의 사용은 응축수만
선별적으로 배출하여 에어로스에 의한 에너지손실을 막아준다.

ㆍ자동 배출 기능(비상모드)

응축수가 스케일등에 의해 60초 동안 배출되지 않을 경우 알람 시그널을 통해 사용자에게 인지 시키며 자동복원 기능으로 전환되어 솔레노이드 밸브를 매3분 마다 5초씩 동작시켜 스케일 배출을 도모한다. 배출이 정상적으로 이루어지면 정상모드로 복귀된다.

ㆍ설치 및 유지 관리의 편리함

전원 연결이 쉬우며, 배관이 편리하도록 용량이 작은 모델에도 2개 이상의 인입라인을 두었다. 상하판이 따로 분리되어 하우징 내부의 오염물질 제거를 위한 분해 조립이 간편하다.

ㆍ내구성 ( Hard -Anodizing)

비행기, 반도체 장비, 내구성이 요구되는 산업기기에 적용되는 경질피막 처리된 하우징은 내부식성과 내마모성 등의 성질이 매우 우수하여 하우징 수명이 반영구적이다.
다양한 모델, 미려한 디자인

응축수의 양에 따라 다양한 모델로 세분화 시켜 사용자 선택의 폭을 넓혔으며, 다이캐스팅 금형과 애노다이징 공법으로 처리된 하우징은 미려한 디자인을 가진다.

TECHINICAL DATA

Model	BAUMAN TRAP BT - S						BAUMAN TRAP BT - SH
DIMENSION
Model	BT-5S	BT-15S	BT-50S	BT-150S	BT-500S	BT-1500S	BT-15SH	BT-50SH	BT-150SH
Compressor Capacity (㎡/min)	5	15	50	150	500	1500	15	50	150
Dryer Capacity (㎡/min)	10	30	100	300	1000	3000	30	100	300
Filter Capacity (㎡/min)	50	150	500	1500	-	-	150	500	-
Operating Pressure(bar)	0.8 ~ 16						1.2 ~ 60
Voltage AC(V)	Free Voltage 90 ~ 260, 24/28 Vac, 24/48 Vdc
Application	Oil Injection, Oil Free
Temperature(°C)	+1 ~ 80
Inlet (inch)	1/2 " X 2			3/4" X 3		3/4"X2, 1"X1	1/2" X 2		3/4" X 3
Outlet(inch)	1/2"						3/8"
Housing Material	Aluminium, Hardcoated
Weight(kg)	1.3	1.65	2.2	3.3	5.3	7.3	1.95	2.5	4.05
Dimension (W x L x H mm)	140 X 80 x 145	147 x 63 x 175	175 x 80 x 185	215 x 110 x 190	265x 160x210	335x160x240	147x63x180	175x80x190	215x110x205

* 결빙지역에서는 자동 온도조절장치 ( OPTION : Heater/110. 220V/125W) 를 부착해야함.
* 상기 사양외 트랩은 주준 제작함.
* 상기 사양은 성능 향상을 위해 예고없이 변경될 수 있음.(2010. 01)
* 결빙지역에서는 동결방지장치를 설치해야 함.
* 상기 사양은 성능 향상을 위해 예고없이 변경 될 수 있음.
