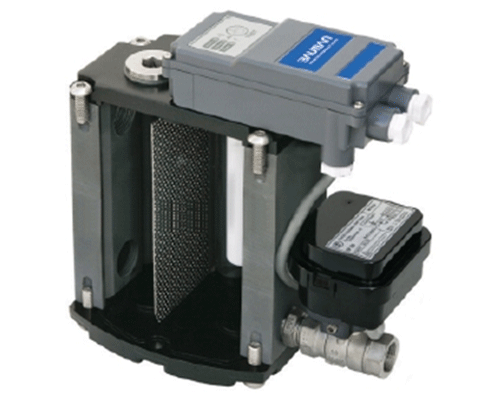

◎ 전자식 드레인 밸브 BT-B Series

ARTIFIACL INTELLIGENCE BALL V/V TYPE

특징

∙ 에어손실이 거의 없어 경제적 효과가 뛰어나 초기투자 비용의 회수가 빠르다.

∙ 배출구경이 커(내경 12ф) 막힘 현상이 거의 없고, 비상모드 전환시 자가복원 능력을 가지고 있어 안전하다.

∙ 모든 동작이 자동화되어 관리가 쉽다.

∙ 압력이 없는 대기압 상태에서도 정상 작동한다.

∙ 비상시 수동 조작이 가능하다. (바이패스 배관 불필요)

∙ 전동 볼 밸브의 재질은 Body: SCS13A, Ball : SUS 304를 사용하여 내구성이 좋으며, 부식에 강하다.

∙ 전동 볼 밸브의 개폐시간이 짧아 작동 시 볼 밸브가 완전 개방된다.(스케일 배출에 탁월)

작동원리

<그림 1>

∙인입 라인 ① 을 통하여 유입된 응축수는 하우징 ② 에 모이게 된다.

∙하우징 내부에 응축수 수위가 높아지면 센서 상사점 ③에 감지된다.

∙메인보드에서 Open 신호를 주면 전동 볼 밸브⑤가 작동되고 응축수가 배출라인 ⑥을 통해
배출된다.

∙하우징 내부 응축수 수위가 내려가면 센서 하사점 ④에 감지되고 Close 신호를 받은 전동 볼
밸브 ⑤가 닫히게 된다.

BAUMAN TRAP BT-S 시리즈의 장점

ㆍ정전 용량 센서

: 압축공정상의 어떠한 응축수라도 정확히 감지, 배출된다.

ㆍ압축공기의 손실이 전혀 없다.

: 두개의 센서(상사점, 하사점)의 사용은 응축수만 선별적으로 배출하여
에어로스에 의한 에너지손실을 막아준다.

ㆍ자동 배출 기능(비상모드)

: 응축수가 스케일등에 의해 60초 동안 배출되지 않을 경우 알람 시그널을 통해
사용자에게 인지 시키며 자동복원 기능으로 전환되어 솔레노이드 밸브를 매3분 마다
5초씩 동작시켜 스케일 배출을 도모한다. 배출이 정상적으로 이루어지면 정상모드로 복귀된다.

ㆍ설치 및 유지 관리의 편리함

∙ 전원 연결이 쉬우며, 배관이 편리하도록 3개의 인입라인을 두었다.

∙ 상하판이 따로 분리되어 하우징 내부의 오염물질 제거를 위한 분해 조립이 간편하다.

∙ 내부에 스트레이너를 내장하여 슬러지에 의한 밸브의 파손, 막힘 현상을 방지하였다.

ㆍ내구성 ( Hard -Anodizing)

: 비행기, 반도체 장비, 내구성이 요구되는 산업기기에 적용되는 경질피막 처리된 하우징은 내부식성과
내마모성 등의 성질이 매우 우수하여 하우징 수명이 반영구적이다.

ㆍ다양한 모델, 미려한 디자인

: 응축수의 양에 따라 다양한 모델로 세분화 시켜 사용자 선택의 폭을 넓혔으며, 다이캐스팅 금형과 애노다이징
공법으로 처리된 하우징은 미려한 디자인을 가진다.

TECHNICAL DATA

☞ 결빙지역에서는 자동 온도조절장치 ( OPTION : Heater/110. 220V/125W) 를 부착해야함.
☞ 상기 사양외 트랩은 주준 제작함.
☞ 상기 사양은 성능 향상을 위해 예고없이 변경될 수 있음.(2010. 01)
