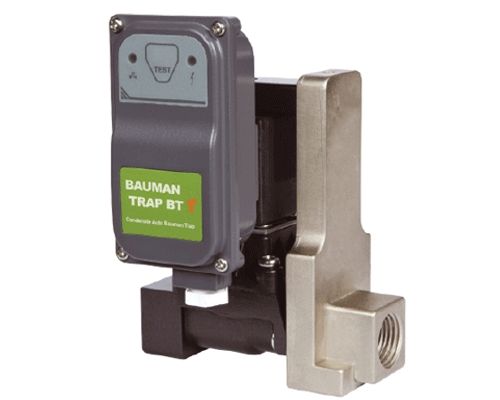

◎ 전자식 드레인 밸브 BT-T Series

BAUMAN TRAP TIME CONTROL TYPE

⇒ 왜! 응축수가 발생하는가?

: 응축수는 콤프레샤가 대기 중의 공기를 흡입하여 압축할 때 유입
되는 포화수증기가 압축공정에서 물이 된다.

⇒ 왜! 응축수가 발생하는가?

: 배관 및 압축공기 시스템과 생산설비, 제품 등에 심각한 악영향을
주게 된다.

작동원리

① 컨트롤 보드에서 타임을 셋팅하면 그 신호를
② 코일에 보내고
③ Flunger가 작동하면 상부 동압을 만들어 주는 공급라인을 막고 동압을 형성하던
④ 에어는 venting 되어 대기압 상태가 된다.
⑤ 배관 내부의 응축수는 내부의 압력으로
⑥다이아프램을 들어 올려 응축수가 배출된다.
딥스위치의 타임셋팅에 따라 배출시간과 간격이 정확히 조절될 수 있다.

기존의 타이머 방식 트랩의 문제점

: 기존의 타이머 트랩은 Flunger를 통해 응축수가 배출되므로 구경이 작다.

: Flunger에 이물질이 고착되어 작동이 안 될 경우가 많다.

: AC 전원 코일을 사용하여 Flunger가 작동되지 않으면 코일에 열이 발생하고
이로 인해 코일의 수명이 짧다.

: 볼륨 스위치로 타임을 셋팅 할 경우 정확한 타임 셋팅을 할 수 없다.

BAUMAN TRAP BT-T 시리즈의 장점

다이아프램을 적용한 타이머타입 드레인 트랩

: 응축수가 다이아프램을 통해 배출되므로 배출구경이 크고, 이물질이 내부에
끼지 않아 작동이 원활하며 수명이 길다

솔레노이드 밸브의 DC 전원 코일 적용으로 획기적인 내구성 증대

: AC 전원 코일은 내부의 작동이 원활하지 않으면 발열로 인한 소손이 발생한다.

설치 및 유지 관리의 편리함

: 솔레노이드 밸브와 배관 연결용 지지대가 분리되어 설치가 쉽다. 또한 유지 관리 시 분해가 간편하다.

TECHNICAL DATA

BAUMAN TRAP BT-T/TH
Model	BT-15T	BT-15TH
Max Capacity (l/hr)	650	350
Operating Pressure (min/max)	0.8 bar~16bar	0.8~60 bar
Temperature (°C)	2~80
Condensate Inlet	1/2"
Condensate Discharge	1/2"	3/8"
Weight(kg)	0.7	1
Power Voltage	110/230Vac/50 ~ 60Hz/1Hz/2VA
Dimension(mm)

☞ 결빙지역에서는 동결방지장치를 설치해야 함.
☞ 상기 사양은 성능 향상을 위해 예고없이 변경 될 수 있음.
