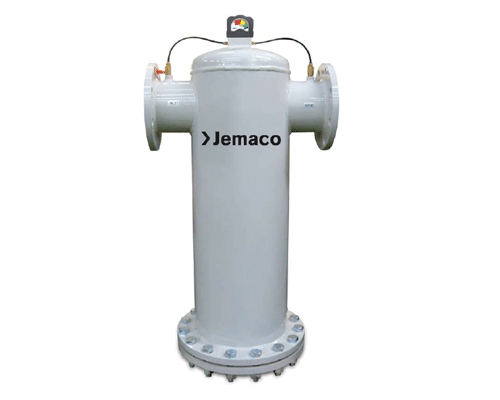

◎ JF Series
에어 컴프레셔에서 토출되는 압축공기 중에는 유분, 수분, 먼지와 같은 불순물이 포함되어, 생산 설비의 효율 저하 및 수명 단축, 부품의 부식, 제품 불량 증가 등 여러 가지 장애의 원인이 될 수 있습니다. JF 시리즈 II는 이러한 현상의 예방이 가능한 최첨단 에어 필터로 기능과 용도에 따라 5가지 타입으로 세분화되어 있으며, 사용 환경에 맞추어 적합하게 선택하여 사용할 수 있습니다.
1. 압축공기 배관 내 수분으로 인한 부식 및 기타불순물에 의한 슬러지 침착 모습
2. Particulate Filter로 걸래낸 압축 공기 내의 불순물(3900배)제품특징
표준사양 ㆍ여러 층으로 구성된 주름형 엘리먼트 →일반 국산 타사 필터 대비 3~5배 이상의 여과 면적 →액체, 미스트 상태의 유,수분 완벽 제거 ㆍ드레인 밸브 타입 →GF,PF,HF : 오토플로트 드레인 →DF,CF : 수동 드레인 ㆍ탁월한 에너지 절감 효과 →넓은 엘리먼트 단면적으로 압력 강하가 낮음 ㆍ차압게이지 →GF/PF/HF/DF에 차압계 적용(CF) 제외 ㆍ최하단으로만 응축수 및 불순물 배출, Carry-Over 방지 ㆍ실리콘을 사용하지 않아 어떠한 산업분야에서도 사용 가능 ㆍ필터 하우징 재질 →Carbon Steel
엘리먼트
ㆍTWO-IN-ONE Layer 디자인 엘리먼트의 장점 →필터 면적 손실 최소화 →입자 포집 능력 최대화 →공기 흐름은 더욱 원활하게! →Layer는 더욱 단단하게!
타입별 용도
ㆍGF 타입 (Coarse Particulate) →불순물 입자를 제거하는데 사용하며
냉동식 에어 드라이어의 전단 필터로 적합 ㆍDF 타입 (Fine Particulate) →공기 중의 미세한 불순물 입자 제거에 탁월하며,
흡착식 에어드라이어의 후단 필터로 적합. ㆍPF 타입 (Coarse Coalescing) →일반적인 여과 기능을 갖춘 필터를 필요로 할 경우
사용하며, 고기능성 필터의 수명 연장을 돕는
전단 필터 및 냉동식 에어 드라이어의 후단 필터로 사용 ㆍCF 타입 (Vapor) →활성탄소와 결합하여 탄화수소 가스를 제거하고,
유기적 오염 물질 및 이와 관련한 맛과 냄새 제거에
효과적인 필터 ㆍHF 타입 (High Efficiency Coalescing)
→에어로졸 미스트 및 액체 상태의 유분 제거에
탁월한 고기능성 필터
Filtration 효율
| 종 류 |
적 용 |
| GF |
10ц , 99.9% |
| PF |
1ц , 99.999% |
| HF |
0.01ц , 99.999% |
| DF |
1ц , 99.999% |
| CF |
0.003ppm, 오일가스 및 냄새제거 |
성능 보증 사용 온도
| 모 델 |
최 소 |
최 대 |
| GF, PF, HF, CF |
+2°C |
+50°C |
| DF |
+2°C |
+65°C |
모델별 사양
| 모델 |
처리유량
(N㎥/min) |
외형치수(mm) |
중량
(kg) |
접속구경
PT |
| A |
B |
C |
D |
| GF/PF/HF/DF/CF1080k |
60 |
510 |
1163 |
982 |
280 |
155 |
4" |
| GF/PF/HF/DF/CF1500k |
83.33 |
580 |
1342 |
1125 |
380 |
195 |
4" |
| GF/PF/HF/DF/CF2250k |
125 |
800 |
1501 |
1219 |
380 |
203 |
8" |
| GF/PF/HF/DF/CF3000k |
166.66 |
800 |
1501 |
1219 |
380 |
206 |
8" |
| GF/PF/HF/DF/CF4500k |
250 |
1000 |
1610 |
1281 |
380 |
302 |
10" |
| GF/PF/HF/DF/CF6000k |
333.33 |
1091 |
1798 |
1569 |
380 |
405 |
12" |
☞ 처리유량은 7barg 기준이며, 사용압력은 최대 9.7barg/최저 2 barg, 사용온도는 최고 65°C / 최저 2°C 임
