◎ 애프터쿨러

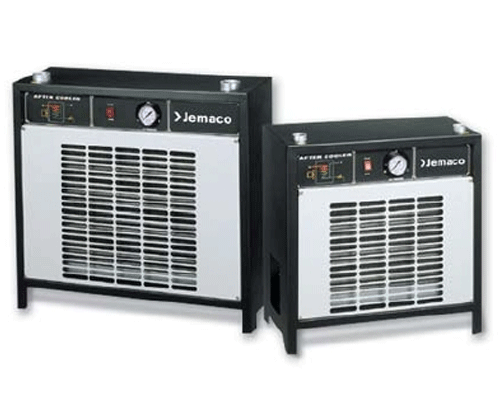

JAC 시리즈
에어 콤프레셔에서 토출되는 압축공기에 수분이 포함되어 있을 경우 산업현장에서 사용되는 각종 공압 장치의 품질 저하와 수명 단축을 초래하기 때문에 압축공기는 반드시 제습, 감온되어야 합니다. JAC 시리즈 애프터 물러는 이 고온 다습한 압축공기를 1차 냉각하여 수분을 효과적으로 응축, 제거하여 안정적인 온도로 공급하는 필수적인 보조장치 입니다.
제품특징
ㆍ유지 보수 및 관리가 용이하고 설치가 간단 ㆍ고순도의 알루미늄 핀과 동 튜브를 사용하여 냉각 효율을 극대화 ㆍMilti-Circuit 디자인으로 열교환기의 차압을 최소화> ㆍ특수강판을 사용하여 케이스가 견고하며 고열 처리 분체 도장으로 외관이 미려 ㆍ크기가 작고 파워가 강력한 자기 운활 특수 모터 적용 ㆍ전자식 자동 드레인 밸브(선택사양)
작동원리
모터 구동 팬에 흡입되는 외기는 열교환기를 가로질러 나가고, 동튜브를 지나는 압축공기의 냉각과정 기간 동안 압축공기 속에 수증기가 응축되어 제거된다. (세퍼레이터 설치는 선택사양) 애프터 쿨러가 압축공기 온도를 계속 냉각시켜 압축공기의 온도가 낮아질수록 더 많은 응축수가 제거된다.
모델별 사양
| 모델 |
처리유량
(N㎥/min) |
전원사양
(V/PH/Hz) |
접속구경 |
중량
(kg) |
외형치수 |
| H |
W |
D |
| JAC10 |
2.2 |
220/1/60 |
20A |
23 |
545 |
490 |
270 |
| JAC20 |
3.3 |
25A |
25 |
582 |
578 |
300 |
| JAC30 |
5.2 |
40A |
35 |
692 |
738 |
300 |
| JAC50 |
8 |
50A |
69 |
765 |
1070 |
350 |
| JAC75 |
12.7 |
380/3/60 |
65A |
103 |
840 |
1270 |
400 |
| JAC100 |
17.5 |
80A |
128 |
990 |
1450 |
400 |
| JAC150 |
21.5 |
80A |
228 |
1235 |
1750 |
540 |
| JAC200 |
31 |
100A |
248 |
1235 |
1750 |
540 |
| JAC300 |
47.5 |
100A |
273 |
1385 |
1830 |
540 |
| JAC400 |
62 |
125A |
323 |
1226 |
2440 |
650 |
| JAC500 |
77 |
150A |
378 |
1650 |
2440 |
760 |
| JAC600 |
95 |
150A |
393 |
1380 |
2440 |
800 |
| JAC700 |
105 |
150A |
425 |
1500 |
2440 |
800 |
| JAC800 |
120 |
150A |
470 |
1660 |
2440 |
800 |
☞ 처리유량은 입구온도 70℃, 입구압력 7barG, 주위온도 20℃ 기준임.
☞ 최고입구온도 : 95℃, 최고주위온도 : 45℃, 최고압력 : 20barG
