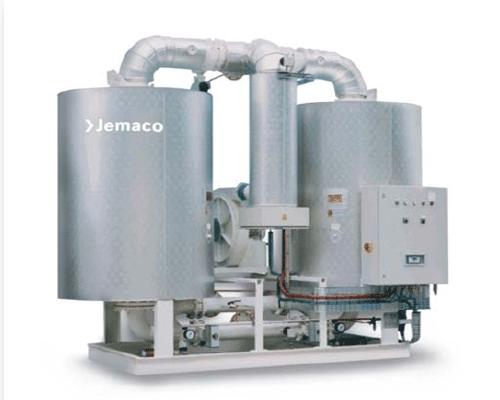

◎ 넌퍼지 블로워 흡착식 에어 드라이어 --- JDB Series

넌퍼지 블로워 흡착식 에어 드라이어 JDB 시리즈는 흡착제 재생 과정에서 압축공기를 사용하지 않고 블로워를 통해 외부의 공기를 흡입하여 Vessel 내부 공기의 재생에 사용하기 때문에 일반적인 타입의 흡착식 에어 드라이어보다 제품의 효율이 높고, 안정적인 성능으로 보다 확실한 경쟁력을 제공하는 제품입니다.

제품특징

ㆍ표준사양

→대표적인 에너지 세이빙 제품

: 고효율 블로워 필수 장착으로 대기를 재생 에어로 사용

: 퍼지 에어 손실 Zero

: 재생 Blower 사용으로 경제성 겸비

→최소 8~ 최대 48시간의 운전 싸이클 선택 가능

(12시간 운전 싸이클 표준)

→이상적인 수준의 낮은 차압 0.1bar (0.35 bar 선택가능)

→합리적인 유지보수

: 워터 필터 및 에어 드라이어의 단일 배관

: 컴프레셔 및 에어 드라이어의 단일 배관

: HOT Air 배관 필요없음

→특허출원완료 : 출원번호 10-2010-0120431

→안정된 노점 유지, 안정적인 제품성능 제공

: Vessel 변환 시 ±5°C 이하 관리 가능

: 초저온 노점 -73°C P DP 선택 가능

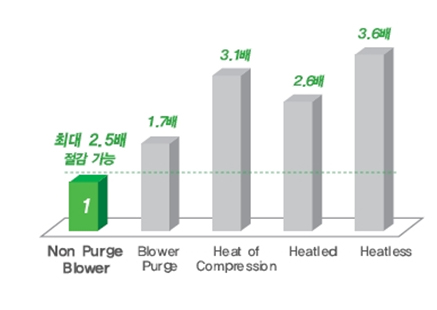

제품 타입별 운전경비 비교(단위=KRW)

	Non Purge Blower		Blower Purge		Heat of Compression			Heated		Heatless
1 YEAR	44,431,284		78,645,561		139,981,665			116,270,913		15,812,701
9 YEAR	399,881,553		707,810,048		1,259,834,985			1,046,438,216		1,427,514,312

선택 사양

→에너지 절감장치(Dew-Point Change-over)

→재생히터열 : 압축공기열, 스팀, 오일 중 선택 가능

→Remote Monitoring(보온)

→Tower Insulation (보온)

→Dew Point Meter

→Touch Screen Color Panel(7.6")

→Moisture Indicator

→ASME Code

작동원리

압축공기는 드라이어 상부의 밸브를 통하여 양쪽 Vessel에 모두 들어가서 일시적으로 병렬 제습하게 된다. 재생을 위해 한쪽 Vessel의 입출구 밸브가 닫히면서 블로워와 히터가 작동되며 다른 Vessel의 재생이 시작된다. 블로워와 히터를 사용하여 재생이 완료되면 히터는 꺼진 상태에서 블로워를 통해 냉각을 시키며 다음 제습 싸이클을 준비한다.Vessel A의 제습이 끝나는 시점에서 다시 병렬 제습이 일어나고 이후 같은 순서로 Vessel A의 재생이 실행된다.

모델별 사양

모델	처리유량 (N㎥/min)	외형치수(mm)			중량 (kg)	접속구경 (FLG)	팬 (KW)	히터용량 (KW)	시간당 최대 전력사용(KW)
모델	처리유량 (N㎥/min)	Height	Width	Depth	중량 (kg)	접속구경 (FLG)	팬 (KW)	히터용량 (KW)	시간당 최대 전력사용(KW)
JDB1000	28.33	2864	2400	1640	2150	DN80	3	23	16.5
JDB1300	35	2950	2400	1640	2340	DN80	3	27	18.5
JDB1500	41.67	2972	2700	1730	2700	DN80	5.5	31	21.3
JDB1800	48.33	2972	2800	1840	3250	DN100	5.5	39	26.7
JDB2000	55	3100	2800	1840	3560	DN100	5.5	42	30
JDB2600	70	3136	3350	1695	4200	DN150	5.5	51	35.7
JDB3300	88.33	3220	3350	2180	5400	DN150	7.5	66	46.5
JDB3700	100	3327	3800	2280	6900	DN150	7.5	82	57.5
JDB4400	116.67	3200	4000	2360	7100	DN150	7.5	85	61
JDB5000	133.33	2800	5070	2190	8200	DN150	11	101	70.3
JDB5300	141.67	3050	5270	2360	9800	DN200	11	113	78.7
JDB6900	183.33	3050	5370	2445	11000	DN200	11	132	92.8
JDB8500	225	3100	5670	2643	14500	DN200	15	164	113.8
JDB9400	250	3535	5770	2765	15950	DN250	16	200	156
JDB11300	300	3606	6059	2903	17545	DN250	20	244	191
JDB12600	333.33	3678	6362	3048	19300	DN300	22	273	213
JDB14500	383.33	3715	6680	3200	21230	DN300	25	310	243
JDB17000	450	3752	7014	3360	23353	DN300	29	356	278
JDB20200	533.33	3790	7365	3528	25688	DN350	35	432	338
JDB23300	616.67	3411	7733	3704	28257	DN350	40	496	388
JDB29000	766.67	3752	8120	3889	31083	DN400	49	611	478

☞ 처리유량은 입구온도 38°C, 입구압력 6.9barG, 압력노점 -40°C 기준이며, 최대사용압력은 9.7barG임
☞ 전모델 한국 산업안전 관리공단 승인제품
☞ 전모델 공장 출하시 흡착제를 드라이어에 채우지 않고 별도 공급
☞ 노점 -73.3°C 전모델 당사 문의
☞ 표준전원사양 440V/3Ph/60Hz
☞ 드라이어 중량은 흡착제 제외한 것임
